Imasi23 Abb Bailey Infi90 analog cov tswv yim qhev macule

Abb Bailey Imasi23 yog cov kev ua tau zoo Analog Cov tswv yim tsim rau kev muaj cov ABB's infi 90 thiab Symphony Series faib cov tshuab. Nrog nws cov kev ua tau zoo, ntau txoj haujlwm thiab kev ntseeg siab, cov qauv no tau dhau los ua cov cim taw tes tsis tau siv hauv kev muaj tshuab kev lag luam.

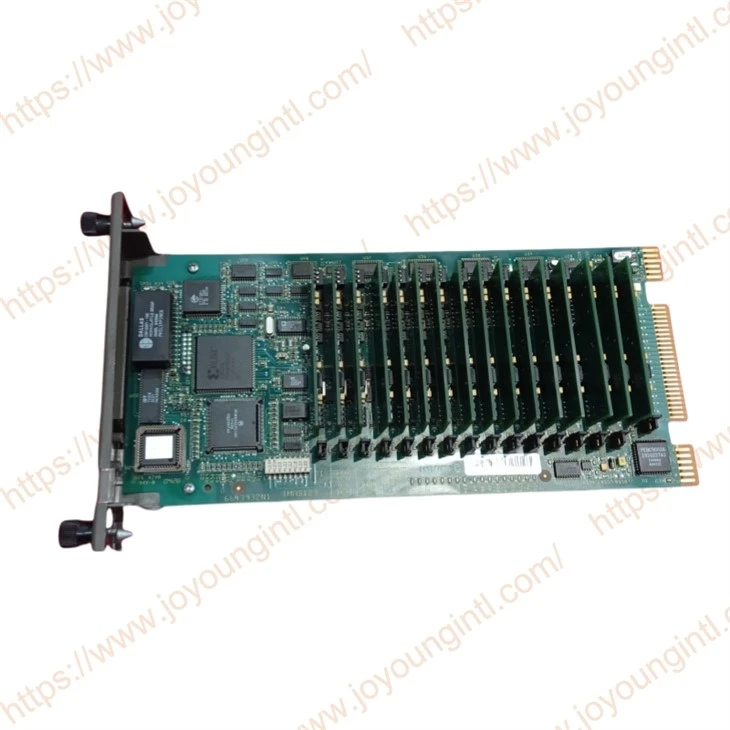

Cov asi module muaj ib qho luam tawm cov boardcuita board uas nyob ib qho ib lub qhov hauv ib chav tsev mounting (MMU). Ob tug neeg ua haujlwm raug txhom rau ntawm lub module pem hauv ntej vaj huam sib luag muaj kev nyab xeeb rau cov qauv module mounting.

Tus asi module muaj peb daim npav ntug txuas rau cov cim sab nraud thiab lub zog: P1, P2 thiab P3. P1 txuas rau cov khoom siv hluav taws xob. P2 txuas tus qauv rau I / O Txav tsheb npav, uas nws sib txuas lus nrog tus maub los. Connector P3 nqa cov tswv yim los ntawm kev txiav xaim cable txuas mus rau chav ntsuas (tu). Lub davhlau ya nyob twg rau kev sib txuas xov xwm yog nyob rau ntawm chav ntsuas.

Ib qho Dipswitch ntawm lub module teeb tsa nws qhov chaw nyob lossis xaiv onboard kev ntsuam xyuas. Jumpers teeb tsa hom analog cov tswv yim cim.

Lub asi module yog qhov ntse module nrog onboard microcontroller thiab nco. Nws interfaces rau tus maub los rau ntawm i / o lub tsheb npav txuas ntxiv. Ib lub microcontroller tso cai rau cov asi module ua cov txheej txheem kev ua haujlwm channel. Qhov no tso cai rau tus maub los ua lwm yam haujlwm. Cov kev ua haujlwm tawm tswv yim suav nrog kev them nyiaj yuam kev, kev hloov kho, thiab hloov dua siab tshiab rau cov chav ua haujlwm engineering.

Txhua tus channel muab underrange, dhau kev dhau los, thiab qhib cov tswv yim nrhiav tau. Onboard Circuitry pom tau tias qhib cov xov hlau lossis ib pawg sib txuas nrog cov hlua cable. Qhib cov kev tshawb nrhiav cov tswv yim, thermocouple, RTD, 1 txog 5 txog 20 Milliampere cov tswv yim hom thiab tuaj yeem kuaj txhua yam kev sib xyaw ntawm cov xov hlau.

Daim duab 2-1}} Saib cov duab block ntawm Imasi23 module.

Txhua lub tswv yim cov tswv yim muaj A / D Converter (Delta-Sigma hom). Kev rho tawm yog ua los ntawm DC / DC conterers (ib ib qho channel) thiab Optocouplers ntawm cov kab digital serial ntawm A / D Converter. Txhua tus channel lees txais voltage thiab kev tawm tsam. Kev Ntsuas Cov Ntsuas yog tsim los ntawm digitizing lub voltage poob tsim thoob plaws cov lus tawm tsis kam. Qhov precision Constant Constant Constant Constant Constant Constant Qhov Tam Sim No Siv los ntsuas cov tswv yim.

Lub asi module ntsuas kev kub ntxhov siab dua RTDs ntawm chav ntsuas ntawm cov tswv yim analog. Qhov no ua rau muaj kev nyeem ntawv raug ntawm cov huab cua sov ntawm lub cheeb tsam hlau txiav cov cheeb tsam. Tus nqi no tuaj yeem siv los ntawm Asi Mo kev sib txuas ua los ntawm kev txiav cov xov hlau (thermocouple xaim) mus rau lub davhlau ya nyob twg.dule kom them rau voltages generated los ntawm bimetal

Lub block chaw nyob ntawm kev sib tsoo txias siv siv los ntawm thermocouple inputs nyob rau asi module muaj nyob hauv FC 215, s3.

Txhua qhov kev tawm tswv yim piv txwv teeb tsa rau ib lub tswv yim thermocouple yuav tsum tau siv lub hlws txias siv. Txhua qhov kev tawm tswv yim piv txwv tsuas yog muaj ib qho kev siv uas tuaj yeem siv los ntawm li 16 thermocouple inputs. Qhov kev zam rau qhov no yog thaum ib qho ntawm cov kev tawm tswv yim yog siv los ua cov tshav dav hlau txias txias.
