ABB 07KT92 GJR5250500R0202

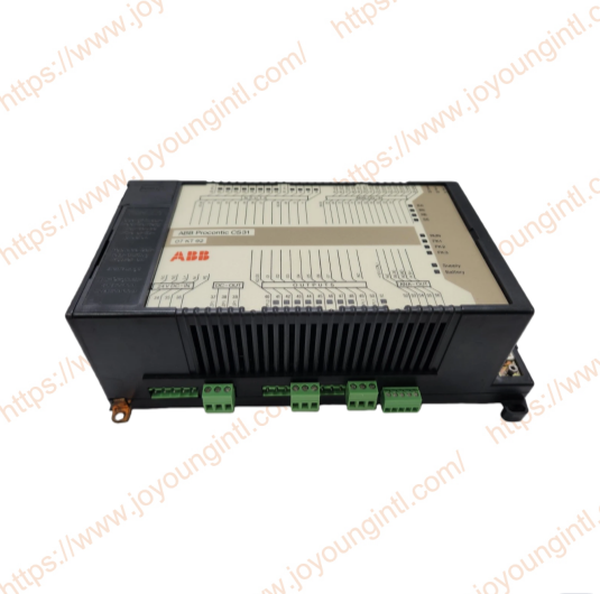

ABB 07KT92 GJR5250500R0202 yog tsim tshwj xeeb rau ABB tswj tshuab. Cov qauv no yog qhov zoo tagnrho rau cov ntawv thov kev cog lus uas yuav tsum tau saib xyuas tib lub sijhawm (piv txwv li, lub laub khawm, keyboards, sensor signals) thiab kev tswj xyuas kev ua haujlwm (xws li, qhov taw qhia teeb, me me relays, solenoid li qub). Los ntawm kev sib koom ua ke cov tswv yim thiab tso tawm ua haujlwm rau hauv ib qho module, nws txuag tau qhov chaw tswj txee thiab cov nqi kho vajtse, ua rau nws zoo tagnrho rau cov tshuab tswj me me lossis faib I / O chaw nres tsheb.

Kev nkag mus rau AC31 / CS31 cov chav kawm theem pib (07 KR 31, 07 KR 91, 07 KT 92 txog 07 KT 94) thiab rau kev sib txuas lus processor 07 KP 62 ntawm ABB Procontic T200 yog ua los ntawm serial interface COM1.

Connectable units:

- Terminal hauv VT100 hom

- Khoos phis tawj nrog VT100 emulation

- Khoos phib tawj nrog ib qho kev pab cuam rau kev tuav cov ntawv xov tooj meej meej ntawm kev khiav hauj lwm thiab kev sim ua haujlwm

Lub serial interface COM 1 yuav tsum tau teem rau hom kev khiav hauj lwm "Active mode" siv cov kev khiav hauj lwm thiab kev xeem ua haujlwm.

RUN/STOP hloov hauv txoj hauj lwm: STOP. Nyob rau hauv txoj hauj lwm hloov ST, O, P, PLC feem ntau teev cov kev khiav hauj lwm hom "active hom" ntawm COM 1.

RUN/STOP hloov txoj hauj lwm.RUN Nyob rau hauv lub hloov txoj hauj lwm, Khiav cov kev khiav hauj lwm hom "active hom" yog teem rau COM 1, thaum ib tug ntawm cov nram qab no ob yam kev mob ua tiav:

- System tas li KW 00, 06=1

los yog

- Qhov system tas li KW 00,0, 6=0 thiab Pin 6 ntawm COMa 1 muaj 1-cim (1-cim ntawm Pin 6 yog teem los ntawm kev siv lub kaw lus cable 07 SK 90 lossis tsis txuas Pin 6)

Cov hauv qab no siv tau:

Kev ua tiav ntawm PLC qhov kev pab cuam muaj qhov tseem ceeb tshaj qhov kev sib txuas lus ntawm cov serial interfaces.

PLC ua haujlwm tau txais kev taw qhia ntawm serial interface COM1 nrog kev cuam tshuam kev tswj hwm. Thaum lub sijhawm ua haujlwm PLC lub voj voog, cov cim tuaj raws li ua rau muaj kev cuam tshuam kev cuam tshuam, uas cuam tshuam qhov kev khiav haujlwm PLC kom txog thaum cov cim tau txais tau muab khaws cia rau hauv qhov chaw txais tos. Txhawm rau kom tsis txhob muaj kev cuam tshuam mus tas li ntawm kev ua haujlwm, PLC tswj cov ntaub ntawv txais los ntawm RTS kab kom nws yuav siv sij hawm qhov chaw nyob ntawm ob lub voj voog PLC.

PLC ua cov haujlwm tau txais los ntawm COM1 tshwj xeeb hauv kev so ntawm PLC cov kev pab cuam mus. Qhov tso zis ntawm cov cim ntawm COM1 tseem tsuas yog ua nyob rau hauv kev so ntawm ob qhov kev pab cuam mus. Qhov qis dua qhov kev siv ntawm PLC yog, qhov ntev ntawm kev so nyob nruab nrab ntawm qhov kev pab cuam mus thiab qhov siab dua qhov kev sib txuas lus yog mus rau COM1.

Synchronization ntawm cov ntaub ntawv pauv:

Lub synchronization ntawm cov ntaub ntawv sib pauv ntawm cov tswj thiab cov kev sib txuas nrog yog ua los ntawm cov kho vajtse tuav tes kab RTS thiab CTS.

Lub PLC thaiv cov ntaub ntawv txais los ntawm RTS kab raws li cov kev txwv hauv qab no:

- Kev txais tos tsis tau mus txog ib qho kev sau.

- PLC lub voj voog txoj haujlwm tsuas yog ua haujlwm xwb.

Kev tswj tseem ua rau lub sijhawm tso tawm ntawm cov cim ntxiv rau XOFF / XON cov cim ntawm chav txuas txuas. Tus tswj nws tus kheej tsis siv cov SW handshakes.

Thaum lub sij hawm so ntawm ob lub voj voog PLC, PLC ua cov hauj lwm uas tau sau rau hauv qhov kev txais tos tsis tuaj. Txhawm rau ua qhov no, cov cim raug nyeem tawm ntawm qhov cuam tshuam - tswj kev txais tos tsis zoo los ntawm PLC, tam sim ntawd echoed ntawm COM 1, kuaj xyuas qhov tseeb syntax, thiab tom qab ntawd ua tiav. Cov cim yog echoed nyob rau hauv tib qhov kev txiav txim raws li tau txais los ntawm COM 1.
